您现在所在位置:首页 > 产品中心 > LCR数字电桥

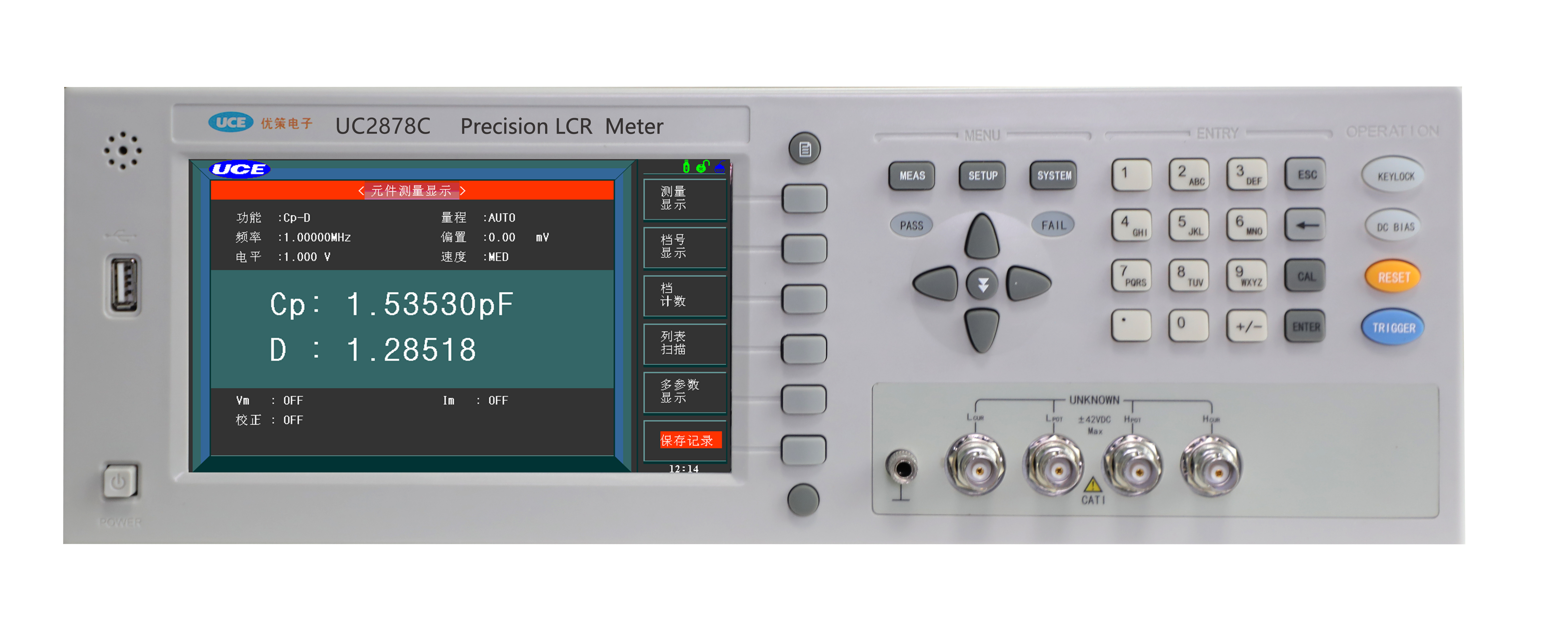

UC2878C 高频LCR数字电桥

高频精密电桥是一款用于各种电子元器件进行检验的多功能元件测试仪。其采用当前流行的7寸800x480彩色TFT LCD显示器,使用户能更直观,更舒服的读出测试结果。它是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪。本仪器满足生产线质量保证、进货检验及实验室测量要求。主要测试产品囊括传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等。 本仪器所提供的Handler、RS232C、USB、GPIB等接口以及完善的命令系统,可帮助用户轻松实现测试系统的组建。


暂无内容

资料整理中...

用户手册
产品型录

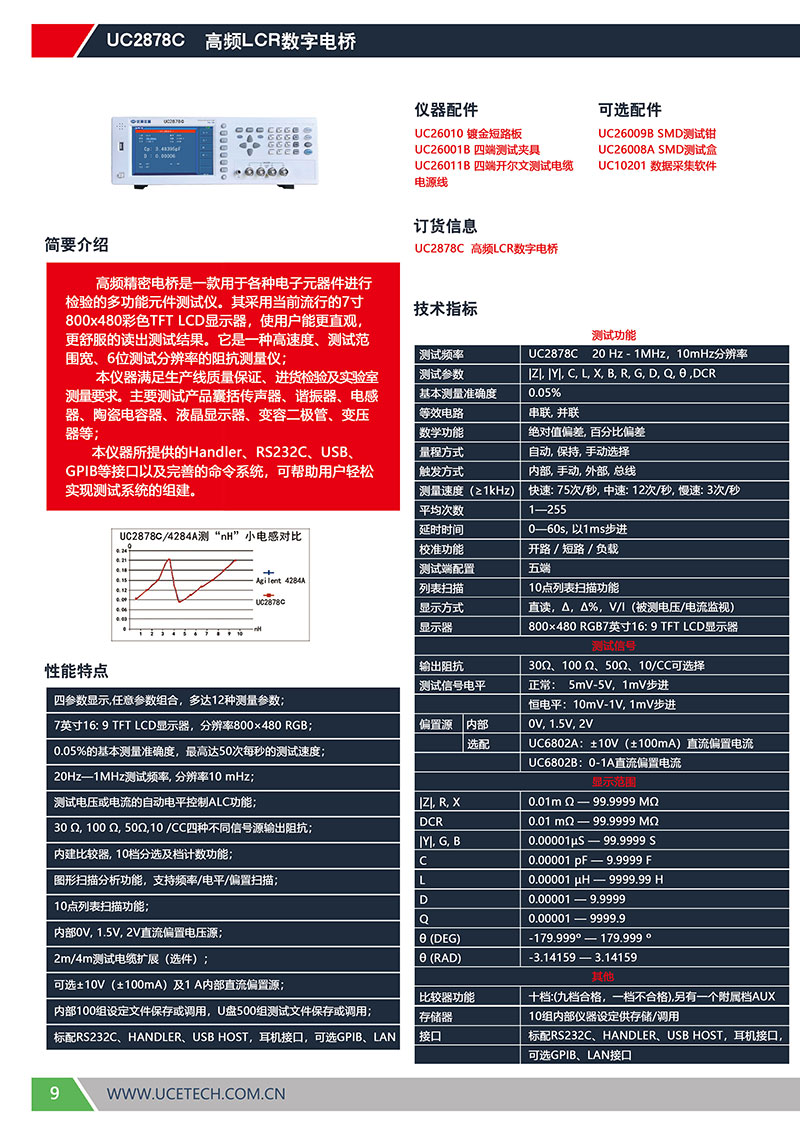

    微信图片_20211123110036

测量功能

测试频率

UC2878C    20 Hz-1MHz,10mHz分辨率

测试参数

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度(≥1kHz)

快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

五端

列表扫描

10点列表扫描功能

显示方式

直读,Δ,Δ%,V/I(被测电压/电流监视)

显示器

800×480 RGB7英寸16: 9 TFT LCD显示器

测试信号

输出阻抗

30 Ω, 100 Ω, 50Ω, 10 /CC可选择

测试信号电平

正常:  5mV-5V,  1mV步进

恒电平:10mV-1V, 1mV步进

偏置源

内部

0V, 1.5V, 2V

选配

UC6802A:±10V(±100mA)直流偏置电流

UC6802B:0-1A直流偏置电流

显示范围

|Z|, R, X

0.01m Ω — 99.9999 MΩ

DCR

0.01 mΩ — 99.9999 MΩ

|Y|, G, B

0.00001µS — 99.9999 S

C

0.00001 pF — 9.9999 F

L

0.00001 µH — 9999.99 H

D

0.00001 — 9.9999

Q

0.00001 — 9999.9

θ (DEG)

-179.999º — 179.999 º

θ (RAD)

-3.14159 — 3.14159

其他

比较器功能

十档:(九档合格,一档不合格),另有一个附属档AUX

存储器

10组内部仪器设定供存储/调用

接口

标配RS232C、HANDLER、USB HOST,耳机接口,可选GPIB、LAN接口


性能特点

四参数显示,任意参数组合,多达12种测量参数

7英寸16: 9 TFT LCD显示器,分辨率800×480 RGB

0.05%的基本测量准确度,高达50次每秒的测试速度

20Hz—1MHz测试频率, 分辨率10 mHz

测试电压或电流的自动电平控制ALC功能

30 Ω, 100 Ω, 50Ω,10 /CC四种不同信号源输出阻抗

内建比较器, 10档分选及档计数功能

图形扫描分析功能,支持频率/电平/偏置扫描,轻松帮你把器件性能解剖。

10点列表扫描功能,

内部0V, 1.5V, 2V直流偏置电压源

2m/4m测试电缆扩展(选件)

可选±10V(±100mA)及1 A内部直流偏置源

内部100组设定文件保存或调用,U盘500组测试文件保存或调用

可通过USB HOST来实现仪器软件版本的升级和更新

U盘可支持格式FAT16, FAT32文件系统

标配RS232C、HANDLER、USB HOST,耳机接口,可选GPIB、LAN接口


订货信息

UC2878C高频LCR数字电桥


仪器配件

仪器配件

UC26010  镀金短路板

UC26005B   四端测试夹具

UC26011B     四端开尔文测试电缆

电源线


可选配件

UC26009B SMD测试钳

UC26008A SMD测试盒

UC10201 数据采集软件
